«Сигнал-5»

Пульт контроля

Назначение

Пульт контроля «СИГНАЛ-5» предназначен для мониторинга состояния объекта путем измерения и индикации показаний датчиков (аналоговых 4-20мА, аварийных дискретных) и управления выходами реле.

Область применения

Пульт контроля «СИГНАЛ-5» предусматривает работу в составе АПК «Диспетчер-III», либо как самостоятельное устройство.

Функциональные возможности

  • Измерение и индикация состояния аналоговых и дискретных датчиков;
  • Управление и индикация состояния релейных выходов;
  • Выполнение функций однозонной охранной сигнализации;
  • Сигнализация аварийных срабатываний - превышение аналоговым датчиком, установленного порога, изменение состояния дискретного датчика;
  • Инициализация канала связи для передачи срочного сообщения об аварии;
  • Возможность изменения аварийных порогов и масштабов датчиков, масок срабатывания реле, собственный адрес и пр.;
  • Автоматическое управление выходами реле, в зависимости от состояния датчиков, либо ручное или дистанционное управление;
  • Поддержка интерфейса RS485 и протокола ModBus RTU 9600 б/с;
  • Возможность изменения настроек через собственное меню, либо удаленно по протоколу ModBus RTU.

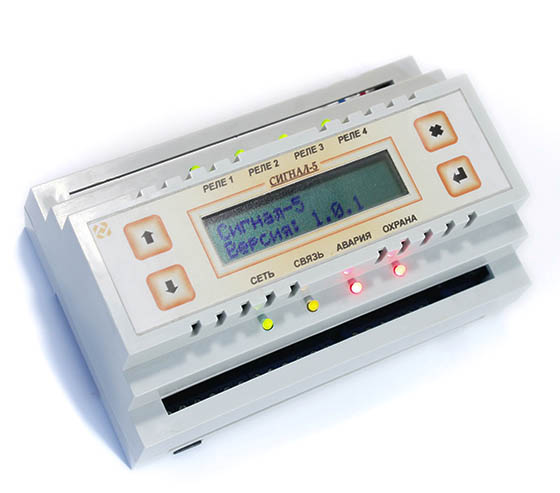

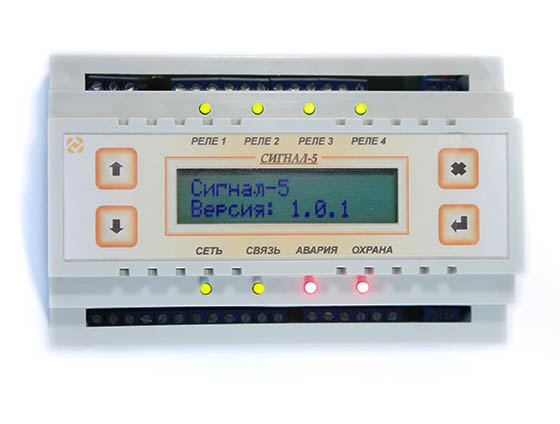

Пульт «Сигнал-5» выполнен в пластмассовом корпусе для монтажа на DIN-рейку. Оснащен двухстрочным жидкокристаллическим индикатором (2х16), четырьмя кнопками управления, а также имеет восемь светодиодных индикаторов отображающих текущее состояние.

Паспорт и руководство по эксплуатации

версия для чтения (4009.8 кб) версия для печати (4016.1 кб)
