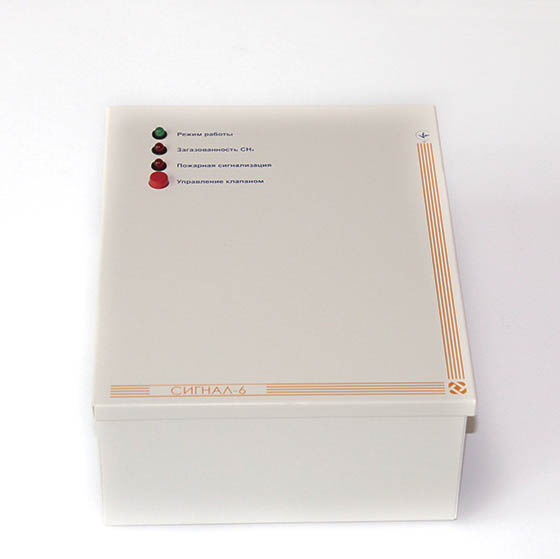

«Сигнал-6»

Пульт коммутации и питания

Назначение

Пульт коммутации и питания типа «СИГНАЛ-6» модификация Н предназначен для построения автономной системы питания сигнализатора загазованности и управления отсечным газовым клапаном (типа NA или NC), а также выдачи сигнала управления на другие устройства (световое табло, пульт централизованного наблюдения и т.д.).

Область применения

Автономный контроль объектов на загазованность.

Функциональные возможности

Пульт выдает сигнал управления (прекращения подачи газа) на клапан при:

  • срабатывании датчика загазованности;
  • поступлении сигнала управления с внешнего устройства (например: с централи пожарной сигнализации);
  • пропадании сетевого напряжения или разряда аккумуляторной батареи (выбирается пользователем).

В качестве извещателей (датчиков) могут использоваться сигнализаторы загазованности с напряжением питания ~220В или =12В (типа «ЛЕЛЕКА» - СП Укринтерм, «СГБ 1-5/7» - ЗАО ХОКБА «Химавтоматика», «GS-130/133» - Jablotron, «Варта-2» - ЗАО «Темио» или им подобные) с нормально разомкнутыми (NО) или нормально замкнутыми (NC) контактами.

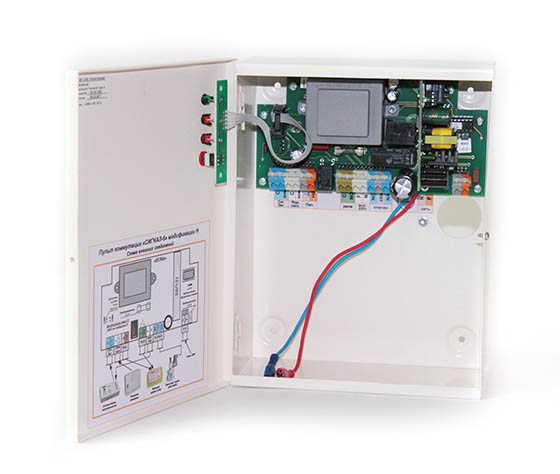

«СИГНАЛ-6Н» имеет два встроенных бесперебойных блока питания (=12В и ~220В), обеспечивающих питанием пульт, отсечной газовый клапан и сигнализатор загазованности вне зависимости от наличия сетевого напряжения.

Пульт «СИГНАЛ-6Н» осуществляет передачу извещения «ТРЕВОГА» на пульт централизованного наблюдения (ПЦН) или другие выходные устройства путем замыкания контактов силового реле.

Прост в монтаже.

Обладает большой универсальностью применения.

Актуальная модификация - Н

Паспорт и руководство по эксплуатации

версия для чтения (2141.1 кб) версия для печати (2146.7 кб)
